監控軟件功能
1）通信接入與管理
● 強大的通信接入/轉換能力：包括以太網、RS232/485、CAN等不同通信介質的接入/轉換能力。
● 良好的開放性：
支持多個通道、多種遠動規約同時運行，各通道可靈活配置規約，任意接入相關控制設備；
提供多種規約，如：IEC60870-5-101，IEC60870-5-104，CDT93、modbus等；
規約以動態庫方式加載，添加/定制新規約或升級規約可方便進行；
● 具有良好可擴充性：系統接入裝置的數量和種類可靈活進行擴充，使得儲能電站擴容升級很容易實現，為用戶分步實施儲能電站提供方便。
2）實時監控功能（SCADA）
● 實時數據的采集與處理
● 強大的實時數據庫處理

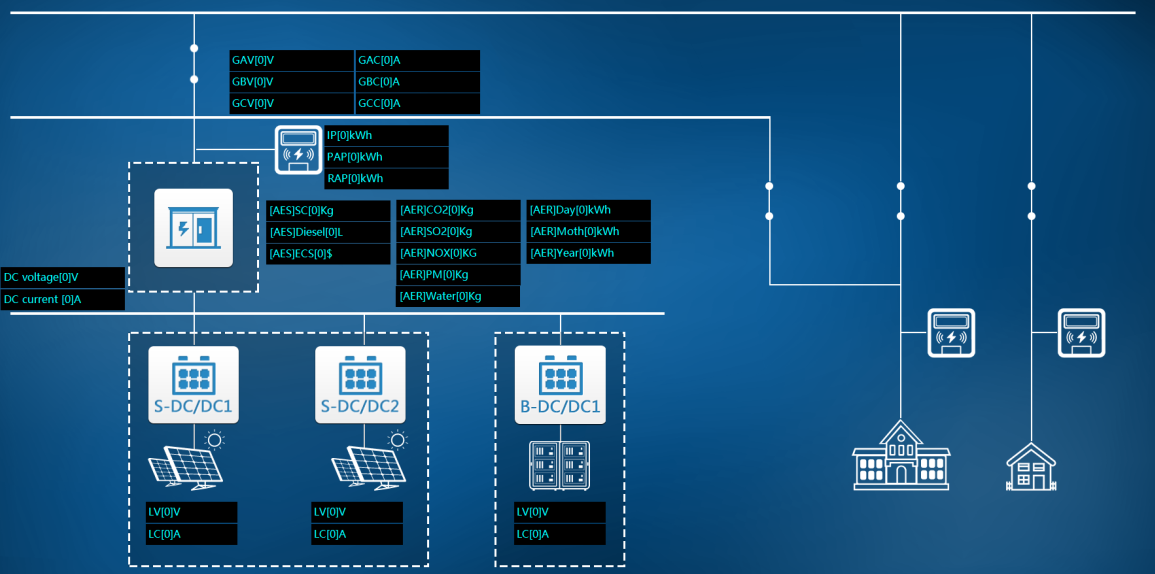

● 組態畫面生成與實時數據顯示
● 控制操作和閉鎖功能
● 統計和計算功能
● 電能量處理及計費
● 報警處理
● 報文監視
● 報表生成及打印
● 與其他設備或系統的接口
● 其他
3）高級控制策略二次開發的支撐功能
● 數據庫模型定制：高級控制策略應用軟件可定制自己所需的數據模型，并加載到實時歷史數據庫，為高級控制策略應用提供數據。
● 實時數據庫接口：面向?qū)ο蟮膶?shí)時歷史庫接口API，高級應用軟件可通過該API訪問庫的數據，系統提供相關的畫面、報警等服務。
● 網絡通信接口：網絡通信接口提供應用級別的通信服務，任何應用之間可進行透明的消息傳遞。通過該服務，高級應用軟件可通過所提供的服務執行高級應用。
4）信息控制流
● BMS的接入
BMS一般具備CAN或RS485通信接口，可根據需要配置通信接入裝置，一般BMS上傳的信息包括：
單體電池的電壓、溫度；
電池組的電流、漏電流；
各種故障告警信號和保護動作信號；
電池的SOC等實時信息；

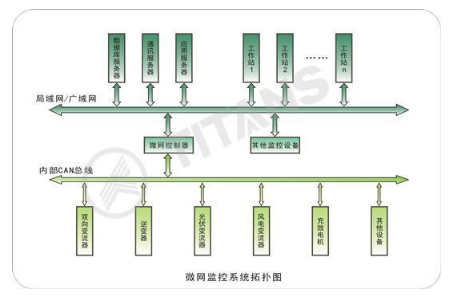

BMS的信號可以直接上送至監控系統，也可先接入到微網控制器或PCS，由微網控制器或PCS轉發至監控系統。BMS的運行可不依靠監控系統。
● PCS接入
PCS一般具備CAN、RS485或者以太網通信接口、交互的信息包括：
開關量：主要是直流側、交流側接觸器、斷路器的狀態；運行模式（并網、孤網、充電、放電、待機等）等；
模擬量：直流側電壓、電流、功率等；交流側三相電壓、電流、有功、無功等；
非電量：IGBT模塊溫度、電抗器溫度等；
運行信息：變流器各種保護動作信號、事件告警信號等；
運行模式切換：包括孤網/并網的轉換；充電/放電的轉換；
運行定值設定：包括充電/放電電流值；放電深度；各種保護定值等；
盡管PCS的各種定值和參數均可提前設置好，運行時無需監控系統的控制，但是為了實現高級控制策略的應用，則應該考慮PCS、監控系統、遠動裝置的實時信息交互。
5）運行模式
監控系統可支持遠方和本地兩種運行模式。遠方模式下，監控系統本地的控制策略閉鎖，遠動裝置可接受監控系統轉發的調度命令，然后通過微網控制器或PCS直接對儲能系統進行控制；本地運行模式下，由運行于監控系統的控制策略軟件或服務對PCS進行控制。
