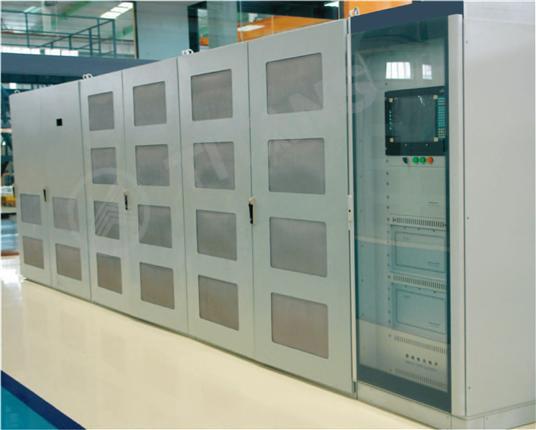

產品介紹
作為無功補償領域的另一重要分支，SVG是當前世界上先進也是最復雜的補償技術產品，在響應速度、穩定電網電壓、降低系統損耗、增加傳輸能力、提高瞬變電壓極限、降低諧波和減少占地面積等多方面具有更加優越的性能。
廣泛應用于治理遠距離電力傳輸、城市二級變電站、區域電網、風電場、軋機、電弧爐、電力機車供電系統、提升機等其他重工業負載所引起的電網問題。
SVG-技術特點
◆ 三電平變壓器并聯多重化方案
SVG綜合了ABB和Mitsubishi的優點，功率單元采用二極管嵌位的三電平變流器，然后通過升壓變壓器并聯于電網上。
SVG特點
◆ 模塊化
以35kV/200MVA的SVG為例，系統由4套完全一樣的50MVA的SVG組成。
◆ 冗余化
以35kV/200MVA的SVG為例，每套50MVA的SVG及其功率單元可同時運行，也可單獨運行，相互獨立。
◆ 高可靠性
SVG方案是目前世界上可靠性最高的方案，模塊間互為備份。
◆ 維護方便
SVG單元可以互換，模塊化的SVG可單獨檢修，相互間無影響。
◆ 三電平PWM功率單元
◆ 輸出電壓諧波含量低
◆ 連接電抗器阻抗和體積更小
◆ 開關頻率低
◆ 功率密度高
◆ 功率單元串聯鏈式多重化方案
SVG的另一種方案是功率單元串聯鏈式多重化的結構，該方案省去了變壓器，具有結構緊湊、體積小等優點。
◆ 功率單元
SVG-優勢
SVG是目前最為先進的無功補償技術，基于電壓源型變流器的補償裝置實現了無功補償方式質的飛躍。它不再采用大容量的電容、電感器件，而是通過大功率電力電子器件的高頻開關實現無功能量的變換。從技術上講，SVG較傳統的無功補償裝置有如下優勢：
◆ 響應速度更快
SVG響應時間：≤5ms。
傳統靜補裝置響應時間： ≥10ms。
SVG可在極短的時間之內完成從額定容性無功功率到額定感性無功功率的相互轉換，這種無可比擬的響應速度完全可以勝任對沖擊性負荷的補償。
◆ 電壓閃變抑制能力更強
SVC對電壓閃變的抑制最大可達2：1，SVG對電壓閃變的抑制可以達到5：1，甚至更高。SVC受到響應速度的限制，其抑制電壓閃變的能力不會隨補償容量的增加而增加。而SVG由于響應速度極快，增大裝置容量可以繼續提高抑 制電壓閃變的能力。
◆ 運行范圍更寬
SVG能夠在額定感性到額定容性的范圍內工作，所以比SVC的運行范圍寬很多。更重要的是，在系統電壓變低時，SVG還能夠輸出與額定工況相近的無功電流。
◆ 補償功能多樣化
SVG不僅具有快速補償系統無功功率的目的，還能夠根據用戶實際需要，對負荷諧波電流、負序電流等電能質量問題進行綜合補償。
◆ 諧波含量極低
SVG采用了PWM技術、三電平技術和多重化技術，不僅自身產生的諧波含量極低，還能夠對負載的諧波和無功進行補償，實現有源濾波的功能，真正做到多功能化。
◆ 占地面積小
由于無需高壓大容量的電容器和電抗器做儲能元件，SVG的占地面積通常只有相同容量SVC的50%。
